Насосно фильтрационный модуль (НФМ, АФТ)
Насосно фильтрационный модуль (НФМ, АФТ)
Насосно фильтрационный модуль Танкер изготавливается на базе 20-40 футовых контейнеров в холодном или утеплённом исполнении. Предназначен для работы с авиационным топливом по ГОСТ 10227.
Контейнеры приемные и расходные для приема, хранения и выдачи топлива:
- Агрегат для выдачи авиационного топлива в ТЗА (агрегат для выдачи топлива в топливозаправщик).
- Агрегат для приема и внутрискладской перекачки авиационного керосина..
- Агрегат слива авиатоплива топлива из железнодорожных цистерн и внутрискладской перекачки.
- Агрегат выдачи авиационного топлива (в том числе в смеси с ПВКЖ) в ТЗА.
- Агрегат приема и выдачи продуктов дренирования (агрегат для приема и выдачи дренажа).
- Агрегат приема/выдачи авиационного топлива из баков ВС.
- Агрегат приема и выдачи ПВК жидкости.
- Агрегат слива отстоя топлива.

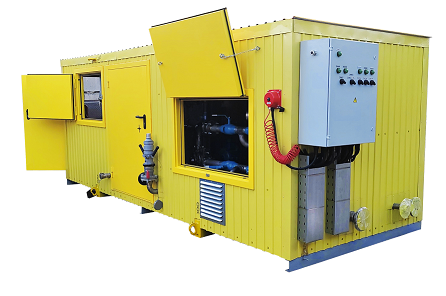

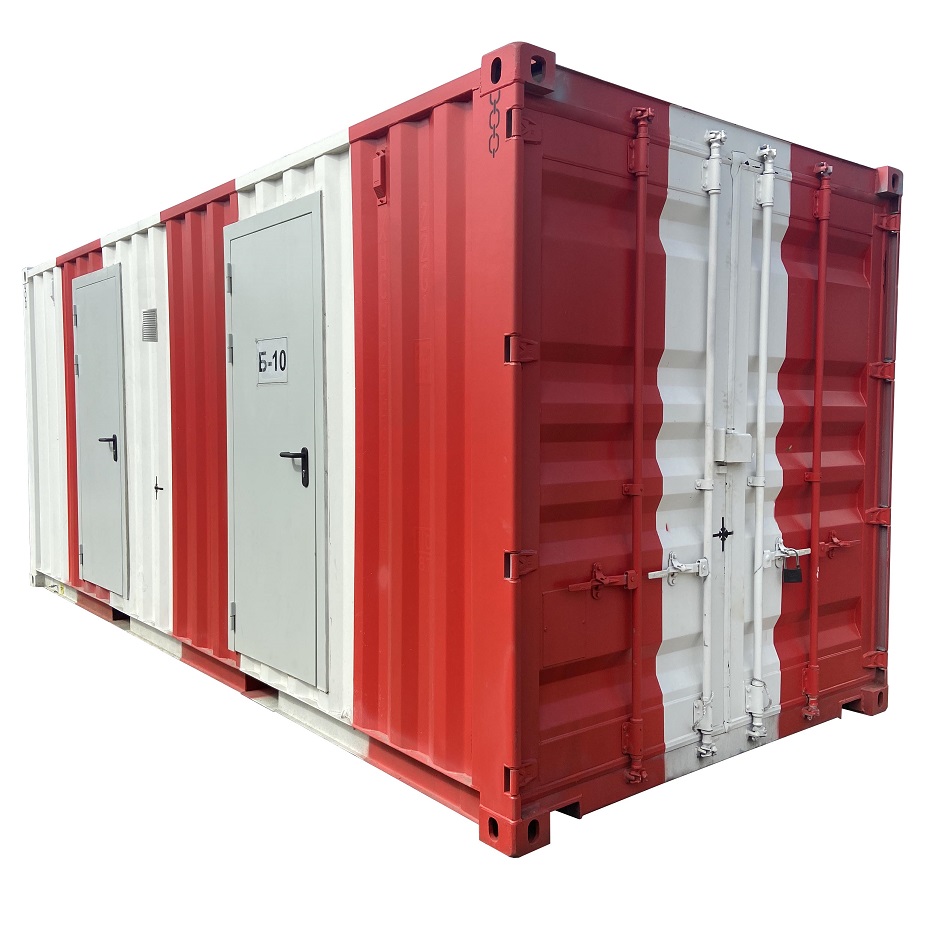

Насосная станция нефтепродуктов «ТАНКЕР»
Насосная станция нефтепродуктов «ТАНКЕР»
Насосная станция нефтепродуктов «ТАНКЕР» обеспечивает прием, выдачу и внутрискладскую перекачку авиационного керосина ТС-1, или дизельного топлива с многоступенчатой системой фильтрации. Полностью ручное управление запорной арматурой, включением и выключением насосов.
- Производится в корпусе морского контейнера 20 футов, без утепления, пол металлический.
- Вентиляция естественная и механическая включающаяся по сигналам датчиков ДВК.
- Взрывозащищённый шкаф управления.
- Основной и резервный самовсасывающий насосы производительностью до 60 м3/час (по заказу до 150 м3/час).
- Фильтры тонкой очистки от 200 до 5 мкм.
- Автоматическая система пожаротушения.
- Газоанализаторы для измерения ДВК горючих газов.
- Пробоотборники и устройства визуального контроля качества нефтепродуктов .
- Дренажная система с емкостью накопления дренажа.
Комплектация и исполнение станции определяется опросным листом.
Модуль скоростной перекачки топлива
Модуль скоростной перекачки топлива
Насосно перекачивающая станция «ТАНКЕР» (модуль скоростной перекачки топлива) в утепленном блок-боксе с кориолисовым расходомером.
Решена задача перекачки топлива с водного транспорта (баржа, танкер) в резервуары наземного хранения в условиях отсутствия пирса. Исполнение на полозьях (санях) со сцепкой для обеспечения возможности мобильного передвижения.
Значение температуры воздуха в регионе эксплуатации от -60°С до + 40°С.
Станция разделена на два помещения – электрощитовая и помещение с насосной установкой.
Между помещениями установлена противопожарная перегородка.
Установлен лопастной, объёмный, самовсасывающий насос с широкими возможностями регулирования скорости перекачки топлива, с производительностью до 100 м3/час.
Механическая вентиляция во взрывозащищённом исполнении.
Система управления и охранно-пожарная сигнализация.
Возможны различные варианты и комплектации насосных установок.
Выберите нужные опции в опросном листе.
Насосно-перекачивающая станция
Насосно-перекачивающая станция

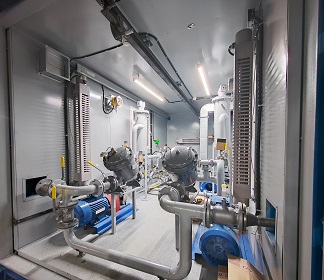

Насосная станция нефтепродуктов или насосно-перекачивающая станция производится на базе утепленного морского 20-футового контейнера.
Установка предназначена для перекачивания и измерения массы перекачиваемых нефтепродуктов между резервуарным парком и автоцистернами (слив с автоцистерн, налив в автоцистерны).
Насосная станция способна перекачивать нефтепродукты с разной заданной оператором скоростью.
Две независимые линии перекачки оснащены объёмными самовсасывающими насоса позволяют использовать установку на местности со сложным рельефом.
Несколько ступеней фильтрации позволяют получать чистое топливо на выходе.
Взрывозащищенные обогреватели позволяют использовать установку в условиях низких температуру.
Система предохранительных клапанов предотвращает расширение объёма топлива при его нагревании после перекачки и сбрасывает в дренажную линию избыточный объём топлива.
Контейнер представляет собой объемную конструкцию из утепленных стен, пола, потолка, металлической входной двери и ворот.
Станция насосная для перекачки ГСМ может быть изготовлена в различных вариантах и комплектациях.
Для выбора нужной комплектации заполните Опросный лист.
Насосный модуль для керосина и ПВКЖ
Насосный модуль для керосина и ПВКЖ
Обеспечивает выполнение полного технологического цикла авиатопливообеспечения от слива/налива АТЗ и внутрискладской перекачки топлива до заправки ВС.
Агрегат устанавливается на твердой, ровной поверхности, эксплуатируется в любом месте, в любое время года и суток при температуре окружающего воздуха от -50°С до +50°С, влажности воздуха до 98%.
Модуль обеспечивает выполнение следующих операций:
- Внутрискладская перекачка топлива как через все фильтры, так и через отдельные группы фильтров Ф-1 и Ф-2, Ф-1 и Ф-2 и Ф-3; Ф-1 и Ф-2 и Ф-3 и Ф-4.
- Налив АТЗ кондиционным, отфильтрованным топливом без ввода ПВКЖ через ННЗ;
- Налив АТЗ кондиционным отфильтрованным топливом с дозированным вводом ПВКЖ через ННЗ;
- Заправка (дозаправка) ВС кондиционным отфильтрованным топливом без ввода ПВК жидкости через раздаточный кран;
- Заправка (дозировка) ВС кондиционным отфильтрованным топливом с вводом ПВКЖ через раздаточный кран;
- Промывка, прокачка модуля через ННЗ на кольцо;
Модуль обеспечивает выполнение следующих функций:
- Очистку от механических примесей и свободной воды (эмульсионной) авиатоплив через 4 фильтра с различной степенью фильтрации;
- Систематизированный отбор проб топлива и ПВКЖ из критических точек агрегата для визуального и лабораторного анализов;
- Учет количества авиатоплива или его смеси с ПВКЖ; измерение перепада давления на фильтрах, автоматическое удаление воздуха и паровой смеси;
- Прием из бочкотары в емкость хранения и дозированный ввод ПВКЖ в топливо;
- Продувка азотом раздаточных рукавов;
- Ограничение перелива ПВКЖ при наполнении расходно-контрольного резервуара;
- Сброс избыточного давления из линии потока топлива и линии ПВКЖ в систему дренажа;
- Слив топлива и ПВКЖ при ремонте;
- Механическая защита от несанкционированного доступа;
- Светодиодное освещение.
Насосные модули могут быть выполнены в различных вариантах и комплектациях.
Укажите нужные опции в опросном листе.

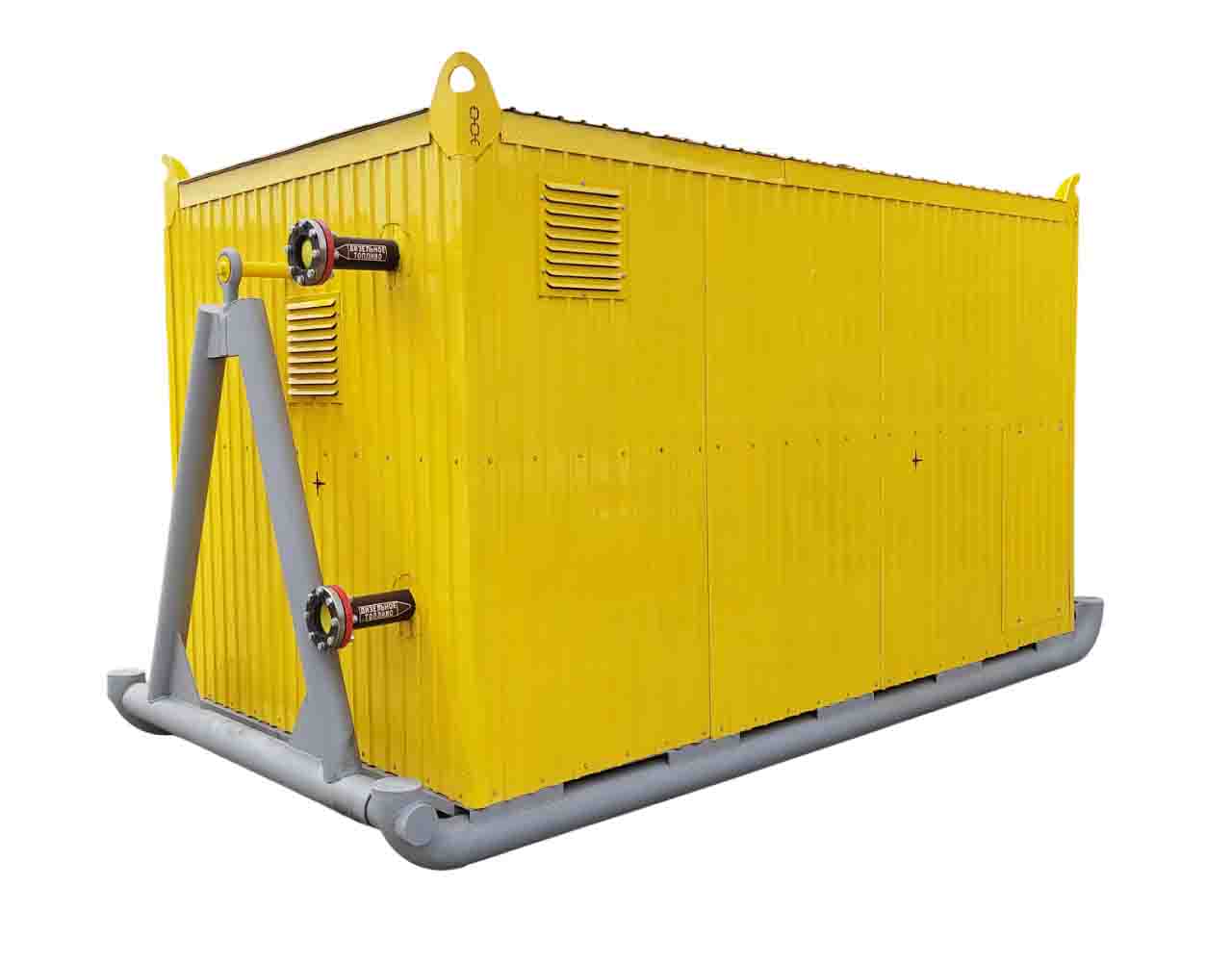

Блочно модульные насосные станции
Блочно модульные насосные станции
Блочно модульные насосные станции представляют собой комбинированные насосные станции, которые обеспечивают учет + перекачку + очистку топлива.
Насосная модульная станция может быть легко размещена на железнодорожной платформе или автомобильном прицепе для перевозки к месту задействования, оперативного монтажа и ввода в эксплуатацию. Жесткость конструкции модульной станции обеспечит возможность перегрузок и транспортировки контейнера. Можно использовать в составе мобильных котельных, мобильных складов нефтепродуктов или дизельгенераторов.
Также блочно-модульные насосные станции можно использовать и стационарно. Станция может быть выполнена в виде одного модуля (контейнера) или комплекса из нескольких штук. Может быть выполнена из сендвич-панелей (утепленная), проветриваемая, с окнами и дверьми, в стандартом 10-20 футовом контейнере. Поставляется на площадку в полной заводской готовности, монтаж осуществляется на месте эксплуатации.
Блоки — контейнеры (один или комплекс) могут быть оснащены всем необходимым для работы смонтированного оборудования. Являются оптимальным вариантом обустройства складов для ГСМ на стройплощадках, на стоянках дорожной техники, в карьерах, на нефтяных и газовых месторождениях, вахтовых поселках, в составе мобильных — быстровозводимых гаражей, на удаленных площадках производства работ, в составе котельных.
Контейнерные насосные станции изготавливаются в различных вариантах и комплектациях. Перечислите в письме все требования о содержании контейнера и мы подберем оптимальные по цене и качеству варианты оснащения и планировку.
Контейнеры могут быть оснащены — каплесборниками, трубопроводной обвязкой, обогревателями, кондиционерами, генераторами, качественным светодиодным освещением, системами автоматического пожаротушения, газоанализаторами, системами учета отпуска жидкостей и передачей данных в центральный офис, автоматизированным управлением станцией, охранно-пожарной сигнализацией, грузоподъемным механизмом. А также могут быть укомплектованы огнетушителями, аптечками, комплектом устранения последствий разлива жидкостей. У нашего завода большой опыт изготовления блочно-модульных насосных станций в различных вариантах исполнения и комплектаций.

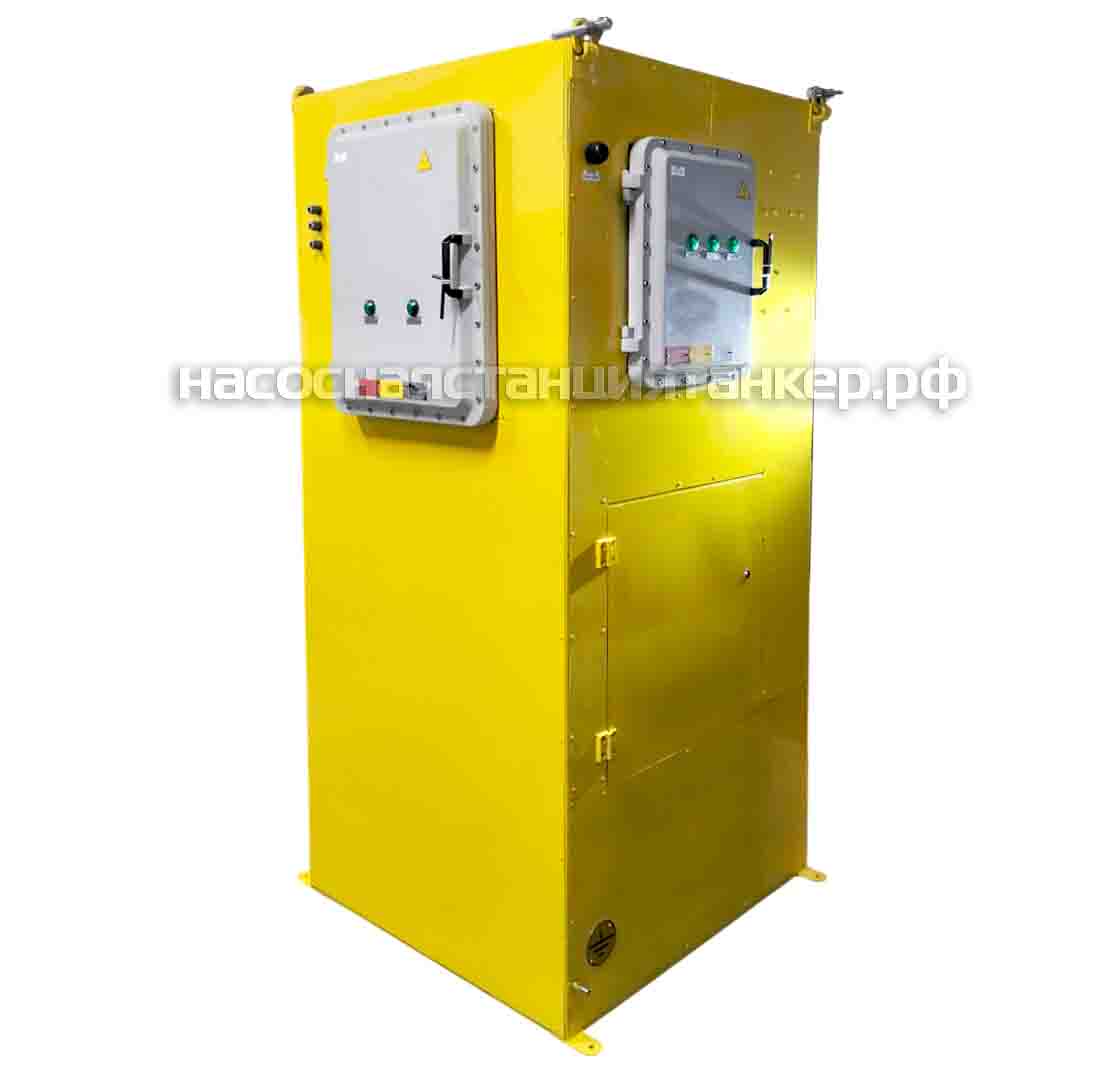

Модуль приема и выдачи ПВК жидкости
Модуль приема и выдачи ПВК жидкости
Это модуль приема и выдачи ПВК жидкости. Модуль выдачи ПВК жидкости из бочек в ТЗА с производительностью 5 м3/ч представляет собой всепогодный насосный модуль с температурой эксплуатации до -60°С, предназначен для перекачивания из бочек и другой тары противоводокристализационной жидкости в расходный бак ТЗА.
Модуль оснащен: самовсасывающий насос из нержавеющей стали, кориолиосовый расходомер, фильтры тонкой очистки, электромагнитные клапаны датчики давления избыточного и дифференциального, датчики загазованности, охранная и пожарная сигнализация, взрывозащищенный шкаф с системой автоматики и взрывозащищенный силовой шкаф управления.
Технологическое оборудование Модуля удовлетворяет требованиям правил, стандартов и нормативных документов Российской Федерации и обеспечивает:
- выдачу ПВК жидкости из бочек в ТЗА;
- заземление технологического оборудования;
- контроль давления ПВК жидкости на входе и выходе после насоса;
- предотвращение возникновения избыточного давления в напорной и всасывающей линиях, возникающего при нагреве ПВК жидкости в оборудовании в нерабочем состоянии;
- автоматический контроль наличия цепи выравнивания потенциалов с топливозаправщиком, запрещение работы при ее отсутствии, управление светофором;
- учет выданной ПВК жидкости по объёму и по массе (в килограммах) с местным отображением информации и с возможностью передачи данных на рабочее место оператора;
- возможность отбора проб ПВК жидкости для контроля ее качества и визуальной проверки чистоты;
- автоматическое прекращение выдачи (перекачки) ПВК жидкости при достижении предельного уровня налива топливозаправщика с подачей звукового и светового сигналов;
- система контроля довзрывных концентраций паров и пожарная сигнализация.

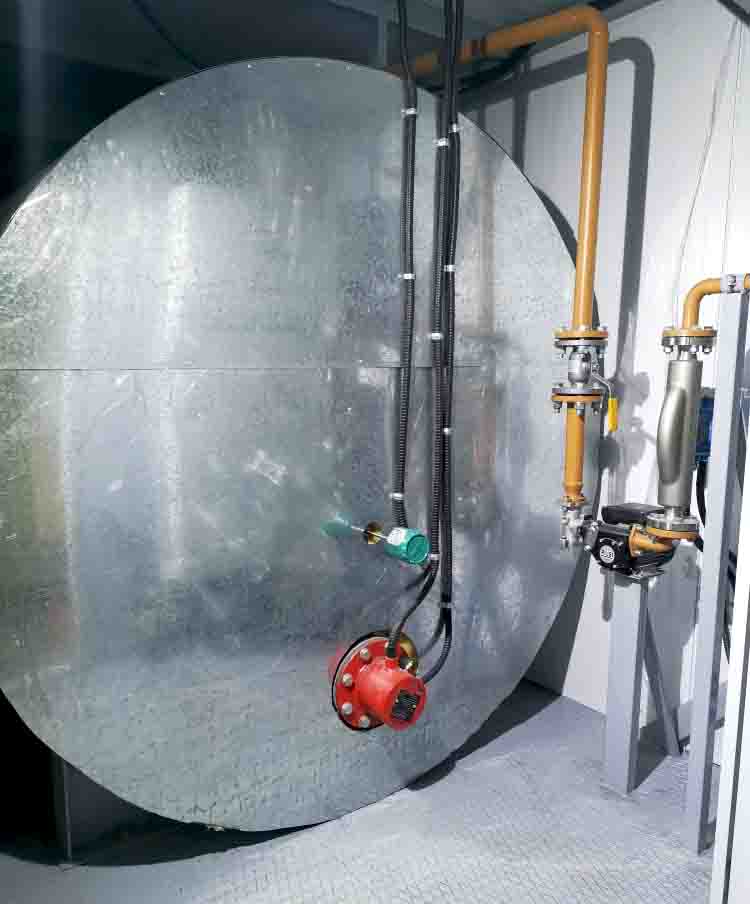

Топливный пункт
Топливный пункт
Топливный пункт ‒ это топливная станция с оптимальным набором топливораздаточного оборудования предназначенного для питания топливом ДГУ, дизельных насосных станций, дизельных котельных, дизельных парогенераторных установок.
Топливный пункт модульного (контейнерного) типа оборудован:
- ёмкость объёмом 3000 – 10000 л. оборудованной взрывозащищенном тэном для подогрева дизельного топлива.
- утепленные стены, пол и потолок минеральной ватой, ТЭНы во взрывозащитном исполнении;
- освещение (взрывозащитном исполнении);
- охранно-пожарная сигнализация и система контроля доступа;
- механическая вентиляция;
- электрический насос для подачи топлива из емкости в баки дизельных станций;
- вход для обратной подачи топлива из ТНВД ДВС.
- система измерения количества топлива в резервуаре
- расходомер учета топлива по массе;
- наличие визуализации параметров уровня, плотности, температуры, расхода топлива;
- возможность передачи данных в SCADA систему по сети Ethernet (Modbus TCP).
У нашей компании большой опыт изготовления топливных пунктов.
Заполните опросный лист для выбора нужной комплектации.

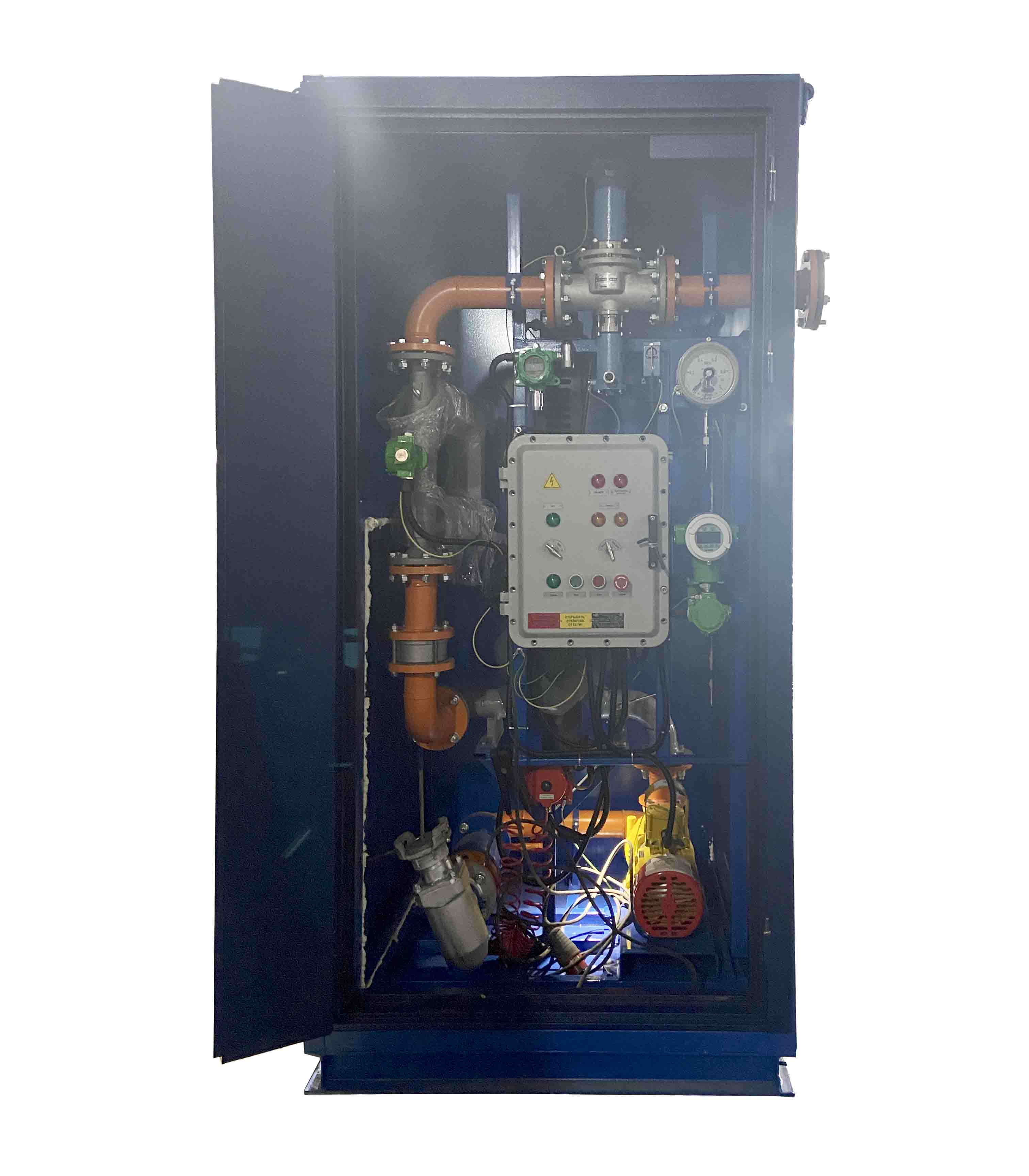

Насосная перекачки резервного топлива
Насосная перекачки резервного топлива
Насосная станция приема топлива (Установка для перекачки нефтепродуктов) предназначена для монтажа на площадке слива топлива из автоцистерн на территории атомных станций, ТЭЦ, ТЭС, модульных котельных.
Данная станция выполнена в максимально компактном виде.
Оснащена центробежным насосом, кариолисовым расходомером, электромагнитным клапаном.
Система определения паров нефтепродуктов.
Система контроля заземления автоцистерн.
Утепленное исполнение.
Шкаф управления во взрывозащищённом исполнении.
Возможны различные варианты изготовления насосной слива/налива и учета топлива.

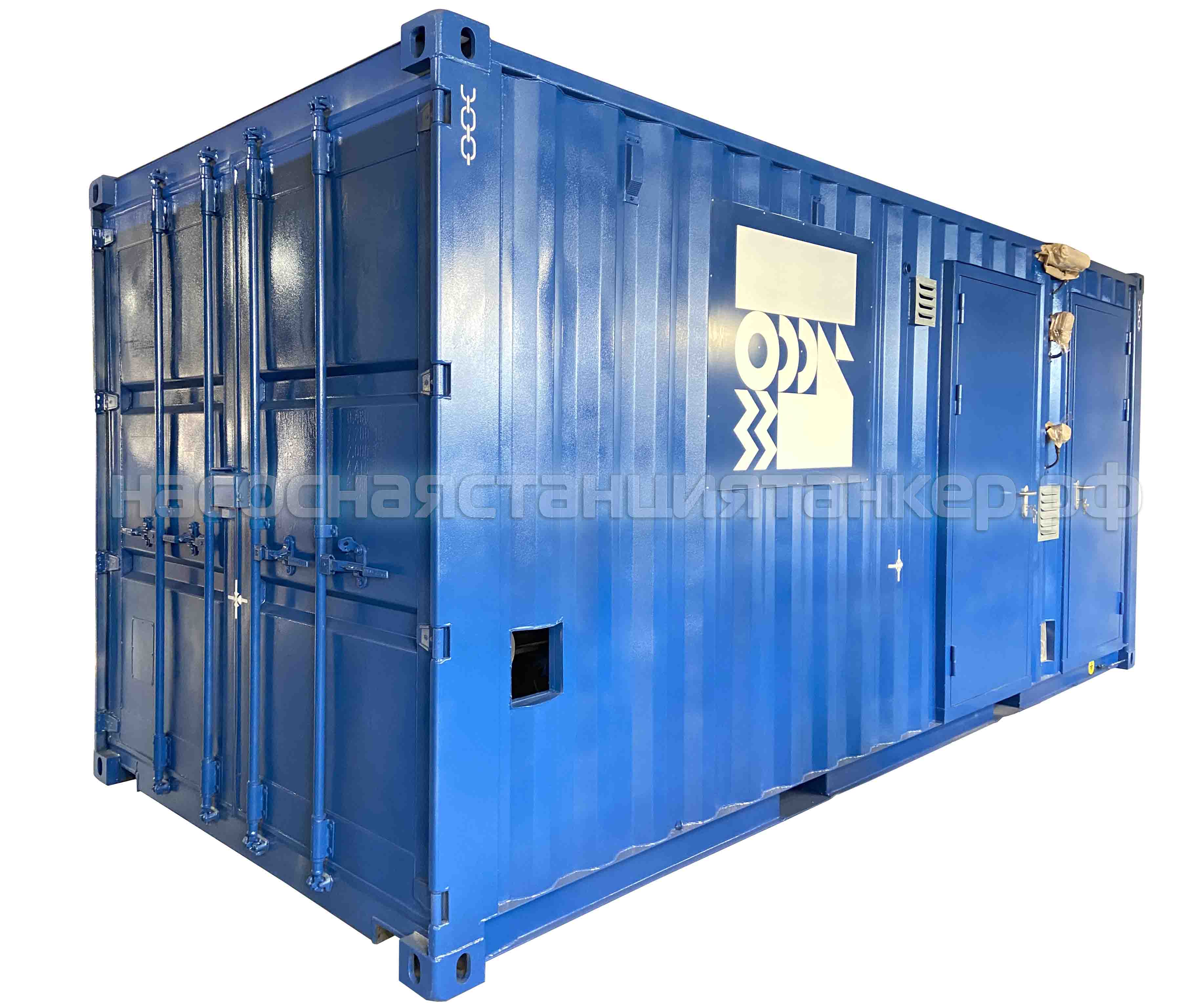

Реверсная насосная станция для топлива
Реверсная насосная станция для топлива
Реверсная насосная станция предназначена для перекачки топлива в прямом и обратном направлении без внешних переключений трубопроводов.
Реверсная насосная станция оснащена двумя связанными технологическими линиями перекачки оснащенные объёмными самовсасывающими насосами.
Каждая линия может работать самостоятельно в прямом и обратном направлениях перекачки.
Линии могут работать одновременно и по очереди.
Линии могут работать совместно, чем увеличивают скорость перекачки в два раза.
Станция оснащена помещением для оператора.
Технологический линии оснащены системой отвода паров и паровоздушной смеси, которая дополнительно выполняет функции определения воронки при сливе топлива из авто или ЖД-цистерны.
Оснащена: Системой обогрева, вентиляции, определения паров и автоматическими огнетушителями.
В зависимости от задачи можно выбрать свой вариант и комплектацию насосной станции для перекачки топлива, для этого потребуется заполнить опросный лист, при возникновении вопросов обратитесь к сотрудникам нашей компании.
